Descrição
| Parâmetro | Detalhes / Valor |
| Chip Principal | Nordic NRF24L01+ (Versão atualizada) |
| Frequência de Operação | 2.4 GHz ISM (Banda livre) |
| Tensão de Alimentação | 1.9V a 3.6V DC (Recomendado 3.3V estável) |
| Tensão de Sinal (I/O) | Pinos tolerantes a 5V (Comunicação SPI direta) |
| Tecnologia Integrada | Amplificador de Potência (PA) + Amplificador de Baixo Ruído (LNA) |
| Ganho do PA / LNA | 20 dBm / 10 dB |
| Alcance Máximo | Até 1000 metros (em campo aberto e taxa de 250kbps) |
| Taxa de Transmissão | Programável: 250 kbps, 1 Mbps ou 2 Mbps |
| Canais Disponíveis | 125 canais selecionáveis |
| Interface de Comunicação | SPI (Serial Peripheral Interface) |
| Conector da Antena | SMA |
Pinagem do Módulo (Conector 2×4):
-
GND: Terra (0V)
-
VCC: Alimentação (Apenas 3.3V)
-
CE: Chip Enable (Controla o modo de operação)
-
CSN: SPI Chip Select
-
SCK: SPI Clock
-
MOSI: SPI Master Output Slave Input
-
MISO: SPI Master Input Slave Output
-
IRQ: Pino de Interrupção (Opcional)
Conteúdo da Embalagem:
-

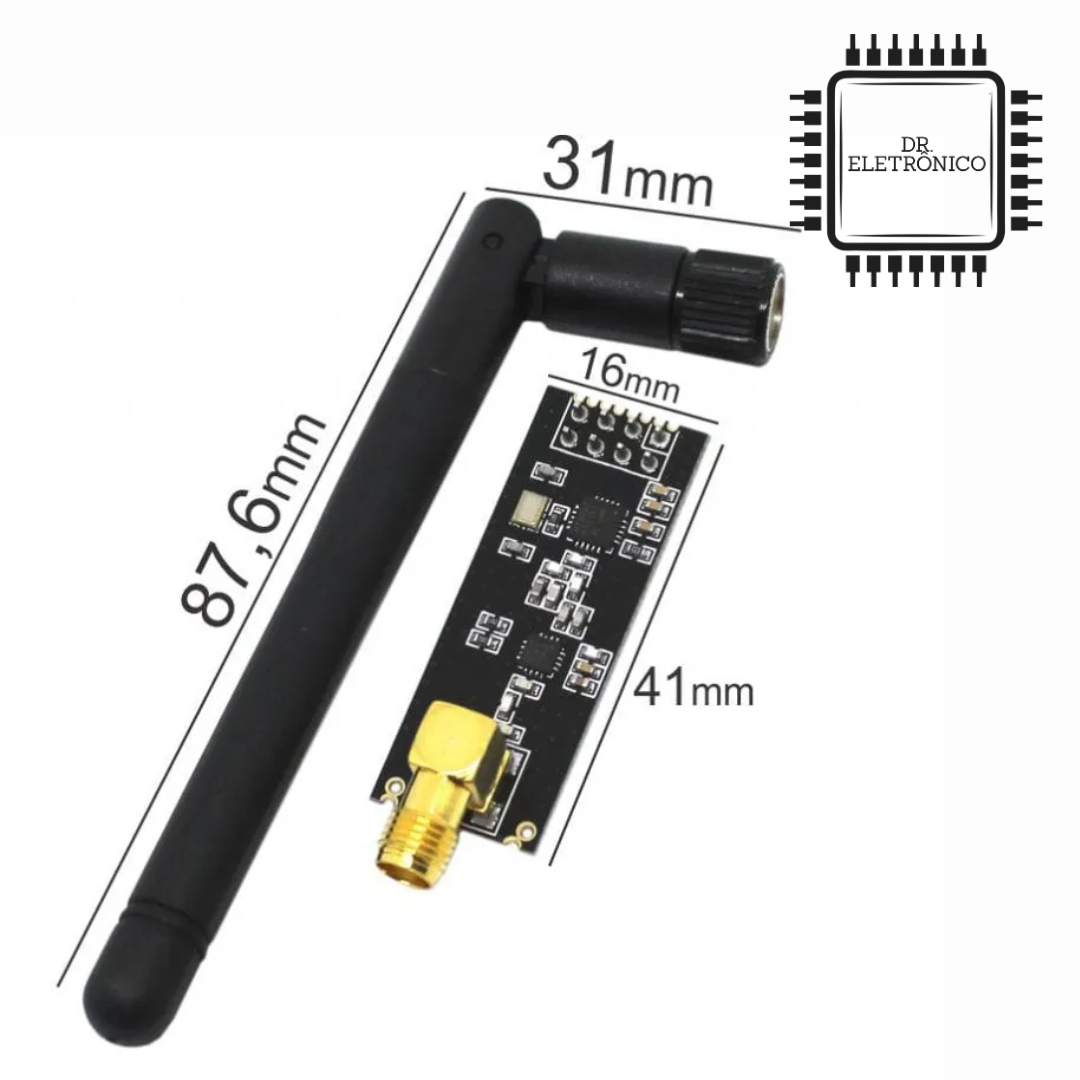

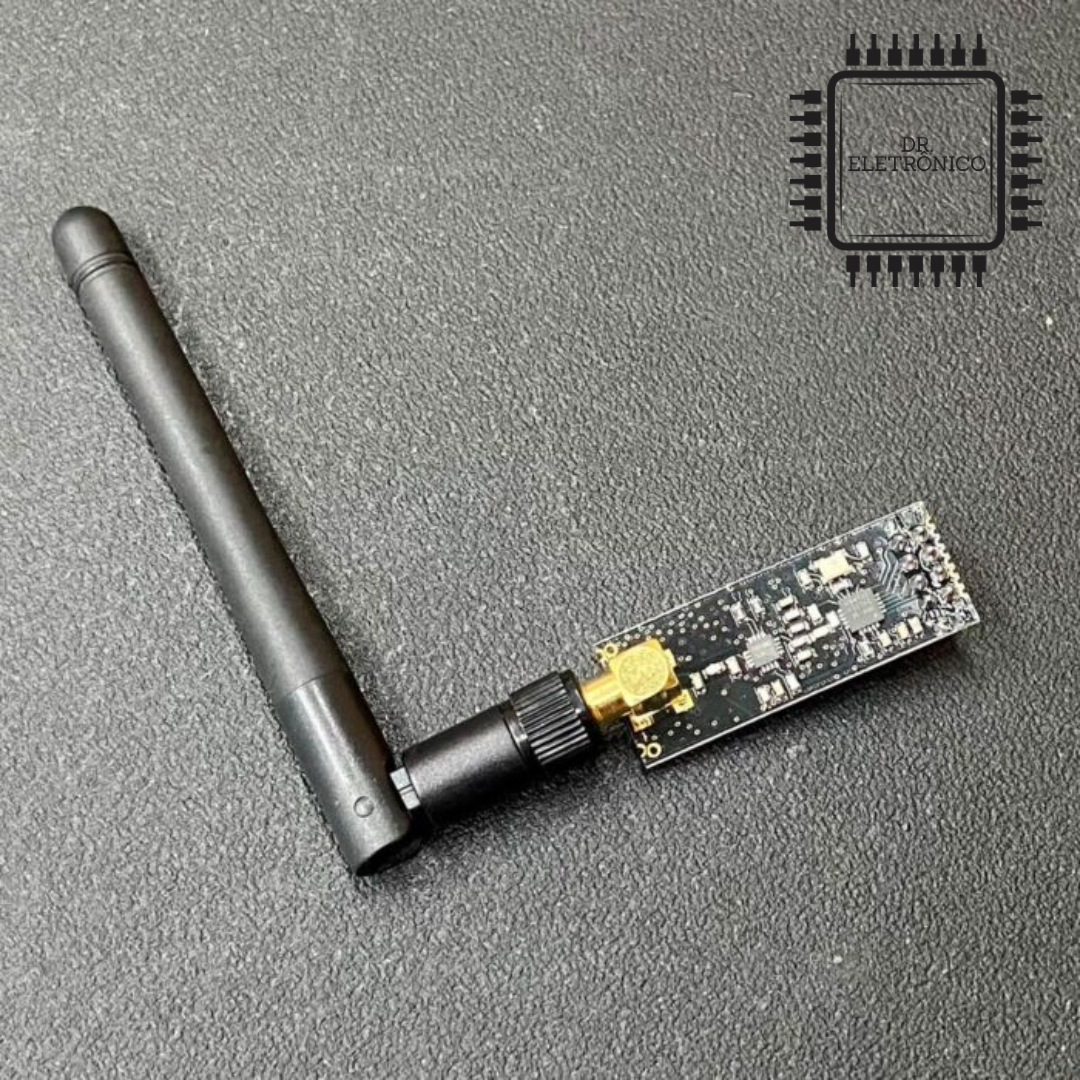

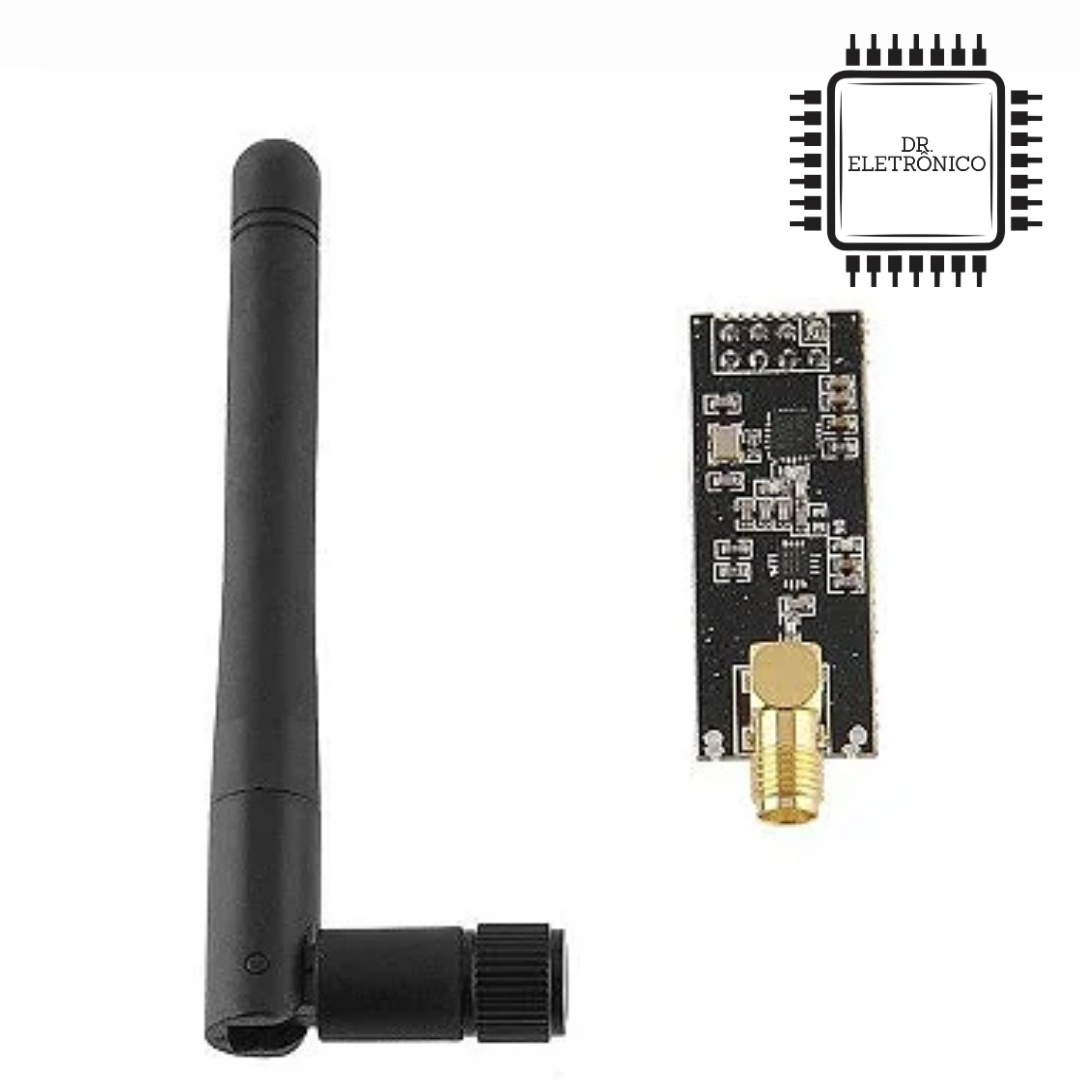

01x Módulo Transceptor Wireless NRF24L01+ PA + LNA
-
01x Antena de Alto Ganho 2.4GHz (Conector SMA)
