Descrição
| Parâmetro | Detalhes / Valor |
| Modelo | Mini Controlador de Velocidade PN35 |
| Tecnologia de Controle | PWM (Modulação por Largura de Pulso) |
| Tensão de Funcionamento | 4.5V a 35V DC |
| Corrente de Saída | 0 a 5A |
| Potência Máxima de Saída | 90W |
| Corrente Quiescente (Standby) | 7µA |
| Ciclo de Trabalho (Duty Cycle) | 1% a 100% |
| Frequência do Sinal PWM | 20 kHz |

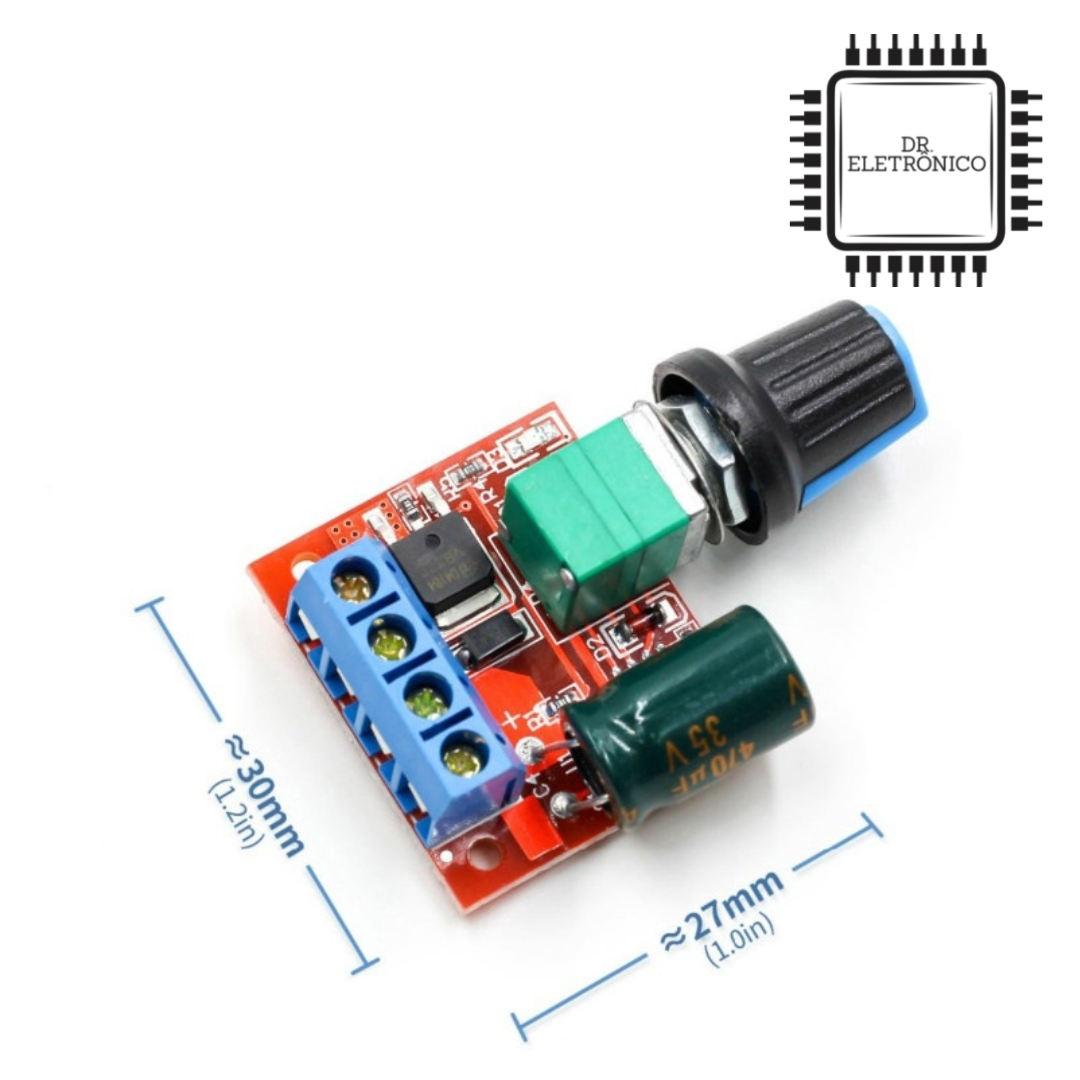

| Dimensões da Placa | 30mm x 26mm x 14mm (sem contar o eixo do potenciômetro) |
⚠ ATENÇÃO – REGRAS DE INSTALAÇÃO E SEGURANÇA
Para garantir a integridade do seu produto, leia atentamente as instruções de ligação antes de energizar o circuito:

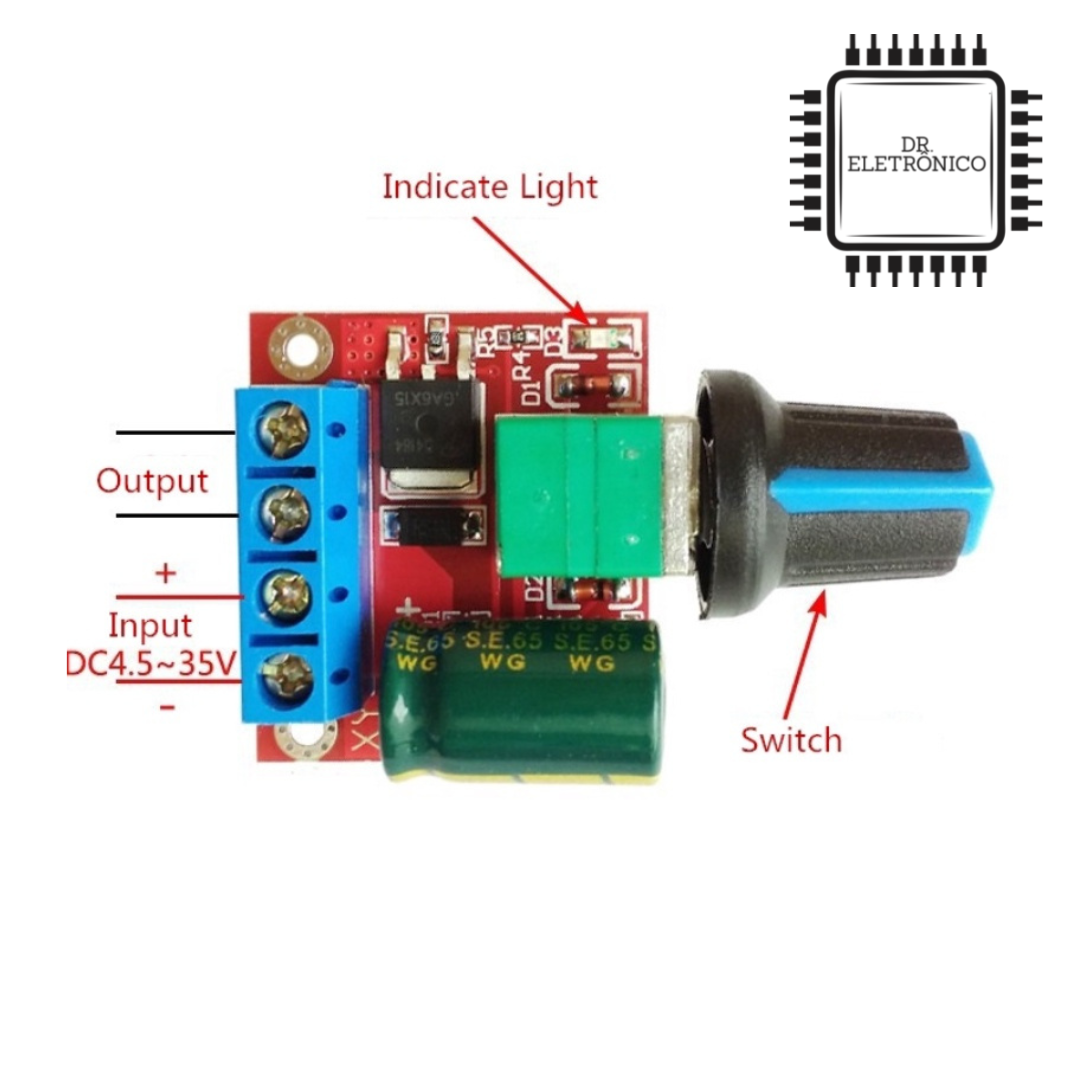

Uso Exclusivo em Corrente Contínua (DC): Este é um controlador de entrada DC. Ele NÃO pode ser conectado diretamente à rede elétrica alternada (como as tomadas 110V ou 220V AC da sua casa). Caso seja ligado em AC, o módulo irá queimar imediatamente.
Polaridade da Fonte de Alimentação: Os terminais positivo (+) e negativo (-) da fonte de alimentação de entrada NÃO devem ser invertidos. A inversão da polaridade na entrada danificará permanentemente o circuito do governador.
Sentido de Rotação do Motor: O motor DC conectado na saída não possui polaridade rígida de queima. Se a direção de rotação do motor for oposta à esperada, basta inverter a ordem dos dois fios do motor nos bornes de saída para mudar o sentido de giro.
Conteúdo da Embalagem:
-
01x Mini Controlador de Velocidade PN35 4.5-35V 5A PWM
